এপিভি প্লেট টাইপ তাপ এক্সচেঞ্জার অংশ এবং ফাংশন স্টেইনলেস স্টীল

পণ্যের বর্ণনা

উচ্চ তাপ পরিবাহিতা জন্য স্টেইনলেস স্টীল এবং টাইটানিয়াম APV SPX তাপ এক্সচেঞ্জার প্লেট

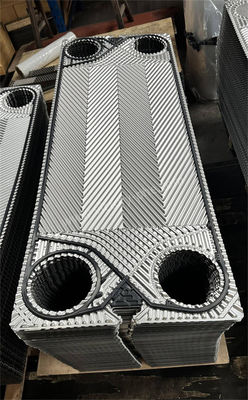

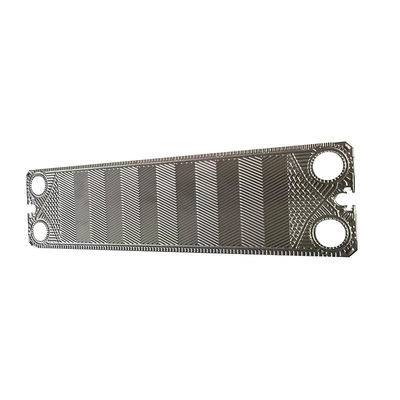

এপিভি/এসপিএক্সতাপ এক্সচেঞ্জার প্লেট

1. তাপ এক্সচেঞ্জার প্লেটের উপাদানগুলির মধ্যে কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম এবং এর খাদ, ব্রাস, মোনেল, নিকেল, অ্যালুমিনিয়াম, টাইটানিয়াম ইত্যাদি অন্তর্ভুক্ত রয়েছে। বর্তমানে, স্টেইনলেস স্টিল সবচেয়ে ব্যাপকভাবে ব্যবহৃত হয়।টাইটানিয়াম এর ভাল জারা প্রতিরোধের কারণেবিশেষ করে ক্লোরিনযুক্ত মিডিয়াতে, যদিও টাইটানিয়াম খুব ব্যয়বহুল, টাইটানিয়াম প্লেট তাপ এক্সচেঞ্জারগুলি এখনও অত্যন্ত ক্ষয়কারী পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।প্লেটের বেধ খুব পাতলা, 0.5 ~ 1.5 মিমি, সাধারণত প্রায় 1 মিমি। প্লেট তাপ এক্সচেঞ্জার উত্পাদন জন্য চাবি প্লেট গঠনের হয়, যা বর্তমানে প্রায় সব স্ট্যাম্প প্লেট হয়।

2. পণ্যগুলি মূলত / ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP ইত্যাদির জন্য উপযুক্ত।

অ্যাপ্লিকেশন

উৎপাদন প্রক্রিয়া:

• কাঁচামাল প্রস্তুতি: উচ্চমানের স্টেইনলেস স্টিলের প্লেটগুলি তাদের দুর্দান্ত ক্ষয় প্রতিরোধের এবং তাপ পরিবাহিততার কারণে কাঁচামাল হিসাবে নির্বাচিত হয়।প্লেট বেধ পণ্যের স্পেসিফিকেশন এবং নকশা প্রয়োজনীয়তা উপর ভিত্তি করে নির্ধারিত হয়.
• কাটা এবং সমতলকরণ: স্টেইনলেস স্টিলের প্লেটগুলি নকশা প্রয়োজনীয়তা পূরণের জন্য মেশিন টুল ব্যবহার করে নির্ভুলভাবে কাটা হয়। কাটা পরে, একটি মসৃণ এবং সমান পৃষ্ঠ নিশ্চিত করার জন্য সমতলকরণ চিকিত্সা করা হয়।
• স্ট্যাম্পিং: সমতল প্লেটগুলি একটি হাইড্রোলিক প্রেস ব্যবহার করে স্ট্যাম্পিংয়ের শিকার হয় যাতে নির্দিষ্ট হেরিংবোন প্যাটার্ন তৈরি হয়। ফলস্বরূপ প্লেটগুলির একটি উচ্চ ঘূর্ণনশীল সহগ রয়েছে, যা দক্ষ তাপ স্থানান্তরকে প্রচার করে।প্লেট বিকৃতি বা ক্ষতি রোধ করার জন্য স্ট্যাম্পিং প্রক্রিয়া চলাকালীন সঠিক নিয়ন্ত্রণ বজায় রাখা হয়.
• পৃষ্ঠের চিকিত্সা: প্লেটগুলি জারা প্রতিরোধের এবং তাপ স্থানান্তর কার্যকারিতা উন্নত করার জন্য পলিশিং, স্যান্ডব্লাস্টিং বা লেপ হিসাবে পৃষ্ঠের চিকিত্সার মধ্য দিয়ে যায়।চিকিত্সা পদ্ধতির পছন্দ নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে.
• সমাবেশ এবং পরিদর্শন: প্লেটগুলি ডিজাইনের প্রয়োজনীয়তা অনুসারে একত্রিত করা হয়, যা রাবার গ্যাসকেট সিলগুলির সাথে একটি পৃথকযোগ্য প্লেট তাপ এক্সচেঞ্জার গঠন করে বা আর্গন আর্ক ওয়েল্ডিংয়ের মাধ্যমে সম্পূর্ণভাবে ঝালাই প্লেট তাপ এক্সচেঞ্জার।সমাবেশের সময় টাইট ফিটিং এবং ফাঁকগুলির অনুপস্থিতি নিশ্চিত করা হয়. একটি কঠোর পারফরম্যান্স চাপ পরীক্ষা সমাবেশ পরে পরিচালিত হয় এবং একটি কারখানা প্রতিবেদন মান মানের মান মেনে চলার যাচাই করার জন্য জারি করা হয়

অপারেটিং নীতি:

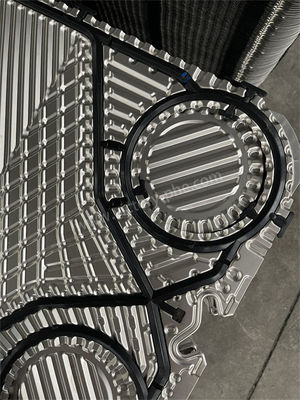

• প্লেট তাপ এক্সচেঞ্জার একটি নতুন ধরনের উচ্চ দক্ষ তাপ এক্সচেঞ্জার তৈরির জন্য একটি নির্দিষ্ট corrugated আকৃতির ধাতু প্লেট stacking জড়িত।প্লেট তাপ এক্সচেঞ্জার গঠন gaskets অন্তর্ভুক্ত, ক্ল্যাম্পিং প্লেট (চলমান শেষ প্লেট, স্থির শেষ প্লেট) এবং একটি ফ্রেম (উপরের এবং নীচের গাইড রড, সামনের সমর্থন স্তম্ভ) । প্লেটগুলি সিলিং গ্যাসকেট দ্বারা সিল এবং গাইড করা হয়,ঠান্ডা এবং গরম তরল জন্য পৃথক চ্যানেল তৈরিঠান্ডা এবং গরম তরলগুলি তাদের নিজ নিজ চ্যানেলের মাধ্যমে প্রবাহিত হয় এবং পছন্দসই তাপমাত্রা অর্জনের জন্য সংলগ্ন প্লেটগুলির সাথে তাপ বিনিময় করে।
• প্রতিটি প্লেটের চারটি কোণে খোল রয়েছে, এবং যখন তারা একটি প্লেট বান্ডেলের মধ্যে একত্রিত হয়, তখন তারা তরলগুলির জন্য বিতরণ এবং সংগ্রহ চ্যানেল গঠন করে।ঠান্ডা এবং গরম তরল মধ্যে তাপ বিনিময় পরে, তারা তাদের নিজ নিজ সংগ্রহ চ্যানেলগুলিতে ফিরে আসে এবং পুনরায় ব্যবহারের জন্য প্রচলন করে।
