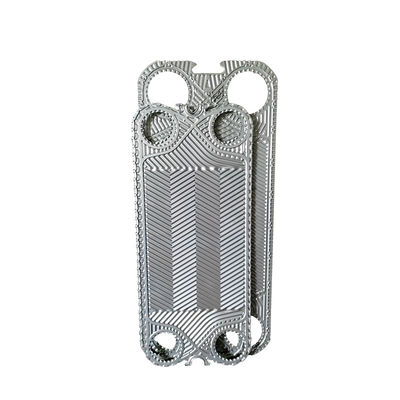

এপিভি এসপিএক্সের জন্য চেভ্রন গ্যাসকেটড প্লেট টাইপ তাপ এক্সচেঞ্জার পার্টস

পণ্যের বর্ণনা

স্টেইনলেস স্টিলের APV SPX//ACCESSEN/GEA এর জন্য অ্যান্টি-কোরোসিওন তাপ এক্সচেঞ্জার প্লেট

এপিভি/এসপিএক্সতাপ এক্সচেঞ্জার প্লেট

1. তাপ এক্সচেঞ্জার প্লেটগুলির চারটি কোণার গর্ত রয়েছে যার মাধ্যমে তাপ স্থানান্তরে জড়িত দুটি তরল পাস করে।ধাতু প্লেট একটি ফ্রেম মধ্যে ইনস্টল করা হয় যা একটি নির্দিষ্ট প্লেট এবং একপাশে একটি চলমান clamping প্লেট আছে, এবং তারা clamping bolts ব্যবহার করে টান হয়। প্লেট সীল গ্যাসকেট দিয়ে সজ্জিত করা হয়, যা তরল চ্যানেল সীল এবং তরল তাদের নিজ নিজ পাস মধ্যে পরপর স্রোত গাইড,তাপ বিনিময়কে সহজতর করাপ্রবাহের হার, শারীরিক বৈশিষ্ট্য, চাপের পতন এবং তরলগুলির তাপমাত্রার পার্থক্য তাপ এক্সচেঞ্জারের জন্য প্রয়োজনীয় প্লেটের সংখ্যা এবং আকার নির্ধারণ করে।
2. তাপ এক্সচেঞ্জার প্লেটগুলি এককালীন স্ট্যাম্পিং প্রক্রিয়াটির জন্য অত্যন্ত সুনির্দিষ্ট ছাঁচ ব্যবহার করে তৈরি করা হয়। কেবলমাত্র একক পদক্ষেপে গঠিত প্লেটগুলি একই স্তরের নির্ভুলতার অধিকারী।এই প্লেট মধ্যে অভিন্ন ধাতু থেকে ধাতু যোগাযোগ নিশ্চিত, যা প্লেট তাপ এক্সচেঞ্জারগুলিকে উচ্চ চাপের অধীনে কার্যকরভাবে কাজ করতে এবং সিস্টেম থেকে চাপের শক সহ্য করতে দেয়।

3. পণ্যগুলি মূলত / ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP ইত্যাদির জন্য উপযুক্ত।

অ্যাপ্লিকেশন

প্লেট তাপ এক্সচেঞ্জার প্লেট বেধ কনফিগারেশন

• AISI 304 সাধারণত 0.4 বা 0.5 মিমি পুরু
• AISI 316 সবসময় 0.5 এবং 0.6 মিমি
• 254 এসএমও (উচ্চ খাদ) সাধারণত 0.6 মিমি
• টাইটানিয়াম প্লেট সবসময় 0.5 এবং 0.6 মিমি হয়
• কিছুতে আরও পুরু প্লেট রয়েছে (উচ্চ চাপ অ্যাপ্লিকেশনগুলির জন্য)
• কিছু PHEs এর 0.4 মিমি (নিম্ন চাপ অপারেশন)
• হ্যাস্টেল্লয় সি-২৭৬ (নিকেল খাদ) সাধারণত ০.৬ মিমি

অপারেটিং নীতি:

• প্লেট তাপ এক্সচেঞ্জার একটি নতুন ধরনের উচ্চ দক্ষ তাপ এক্সচেঞ্জার তৈরির জন্য একটি নির্দিষ্ট corrugated আকৃতির ধাতু প্লেট stacking জড়িত।প্লেট তাপ এক্সচেঞ্জার গঠন gaskets অন্তর্ভুক্ত, ক্ল্যাম্পিং প্লেট (চলমান শেষ প্লেট, স্থির শেষ প্লেট) এবং একটি ফ্রেম (উপরের এবং নীচের গাইড রড, সামনের সমর্থন স্তম্ভ) । প্লেটগুলি সিলিং গ্যাসকেট দ্বারা সিল এবং গাইড করা হয়,ঠান্ডা এবং গরম তরল জন্য পৃথক চ্যানেল তৈরিঠান্ডা এবং গরম তরলগুলি তাদের নিজ নিজ চ্যানেলের মাধ্যমে প্রবাহিত হয় এবং পছন্দসই তাপমাত্রা অর্জনের জন্য সংলগ্ন প্লেটগুলির সাথে তাপ বিনিময় করে।
• প্রতিটি প্লেটের চারটি কোণে খোল রয়েছে, এবং যখন তারা একটি প্লেট বান্ডেলের মধ্যে একত্রিত হয়, তখন তারা তরলগুলির জন্য বিতরণ এবং সংগ্রহ চ্যানেল গঠন করে।ঠান্ডা এবং গরম তরল মধ্যে তাপ বিনিময় পরে, তারা তাদের নিজ নিজ সংগ্রহ চ্যানেলগুলিতে ফিরে আসে এবং পুনরায় ব্যবহারের জন্য প্রচলন করে।
