S4A S21A Sondex তাপ এক্সচেঞ্জার শীতল সরঞ্জাম জন্য তাপ এক্সচেঞ্জার প্লেট

পণ্যের বর্ণনা

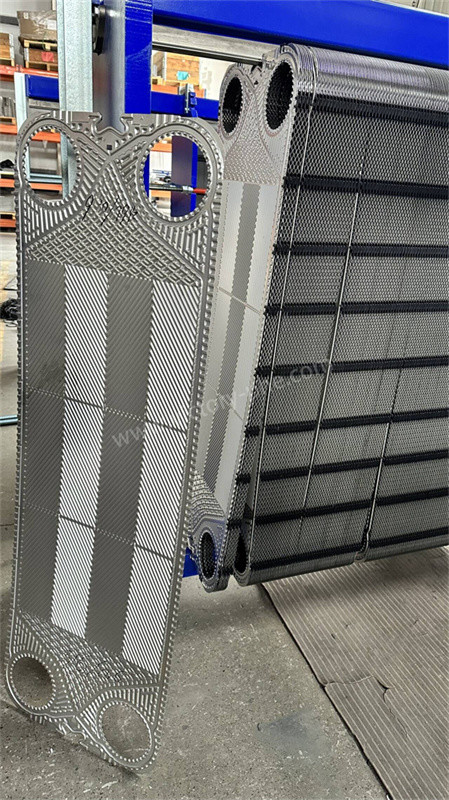

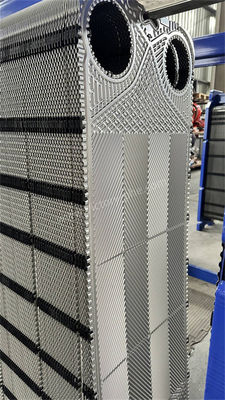

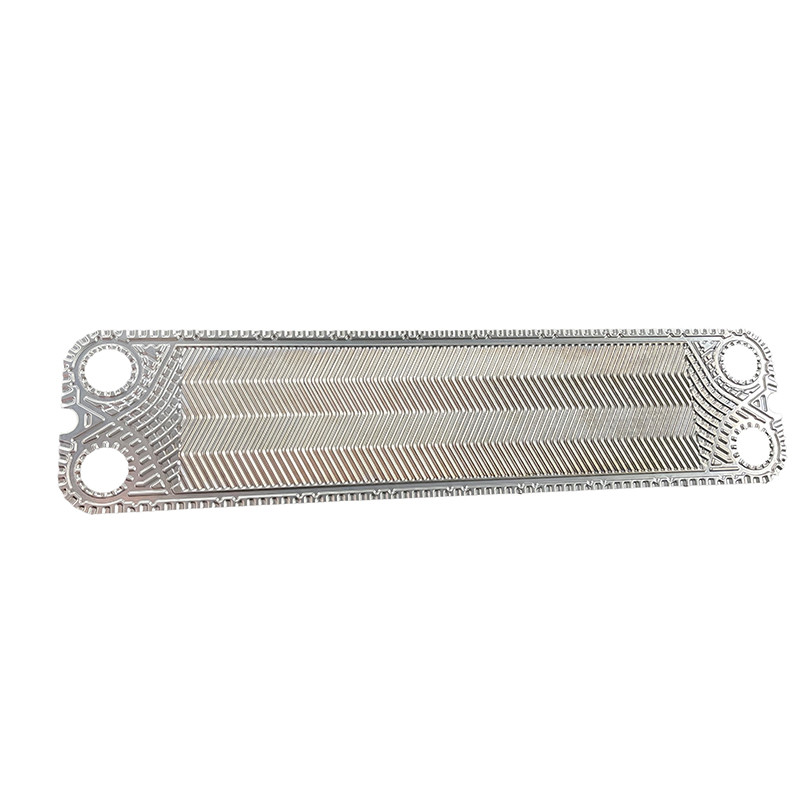

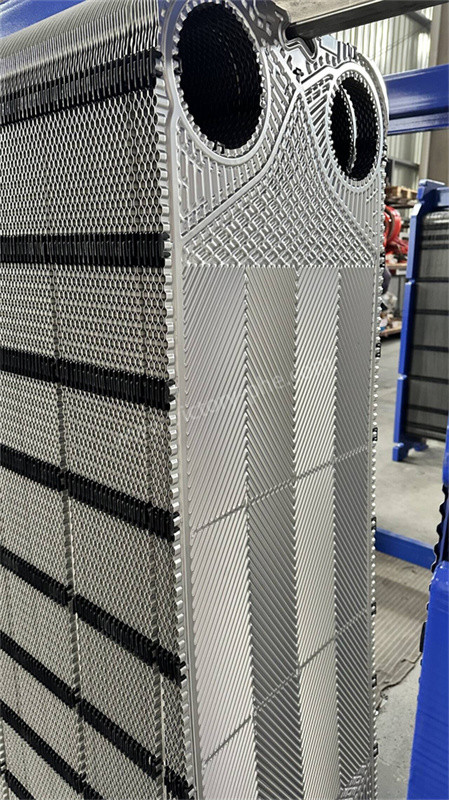

S4A S21A S22 SF123 টাইপ তাপ এক্সচেঞ্জার প্লেট

সন্ডেক্স তাপ এক্সচেঞ্জার প্লেট

1. প্লেট তাপ এক্সচেঞ্জার প্লেট প্লেট তাপ এক্সচেঞ্জারগুলির মূল উপাদান। ঠান্ডা এবং গরম তরলগুলির মধ্যে তাপ স্থানান্তর এই প্লেটগুলিতে ঘটে,তাপ এক্সচেঞ্জারের প্রাথমিক তাপ স্থানান্তর উপাদান হিসেবেএছাড়াও, প্লেট দুটি পক্ষের মধ্যে চাপ পার্থক্য প্রতিরোধ করতে হবে।প্লেট হিট এক্সচেঞ্জার প্লেটগুলির জন্য উপযুক্ত প্লেট প্রকার এবং প্রবাহ চ্যানেলগুলির নির্বাচন তাপ এক্সচেঞ্জার সরঞ্জামগুলির ক্রিয়াকলাপের উপর উল্লেখযোগ্য প্রভাব ফেলে, তাপ স্থানান্তর দক্ষতা, তরল প্রতিরোধের, এবং অন্যান্য কারণ।

তাপ এক্সচেঞ্জার প্লেট নির্বাচন করুনঃ

• তাপ এক্সচেঞ্জারগুলির জন্য প্লেট প্রকার এবং corrugation নিদর্শন নির্বাচনপ্লেটতাপ স্থানান্তরের নির্দিষ্ট শর্ত এবং প্রয়োজনীয়তার উপর ভিত্তি করে করা উচিত। এমন পরিস্থিতিতে যেখানে একটি বড় প্রবাহের হার এবং একটি ছোট অনুমোদিত চাপ ড্রপ রয়েছে,কম প্রতিরোধের প্লেট নির্বাচন করা উচিতঅপসারণযোগ্য বা লেজেড প্লেট তাপ এক্সচেঞ্জারগুলির নির্বাচন তাপ স্থানান্তর মাধ্যমের চাপ এবং তাপমাত্রার অবস্থার উপর ভিত্তি করে নির্ধারিত হওয়া উচিত।
• একটি বড় তাপ স্থানান্তর এলাকা সঙ্গে সরঞ্জাম জন্য, এটি অত্যধিক ছোট পৃথক প্লেট এলাকা সঙ্গে প্লেট চয়ন করার পরামর্শ দেওয়া হয় না।এটি কারণ অনেক প্লেট থাকার প্লেট মধ্যে কম প্রবাহের গতি হতে পারে, যার ফলে সামগ্রিক তাপ স্থানান্তর সহগ হ্রাস পায়।

প্রবাহ ব্যবস্থা এবং প্রবাহ চ্যানেল নির্বাচন করুনঃ

• প্রবাহ বিন্যাস একটি তাপ এক্সচেঞ্জারের সমান্তরাল প্রবাহ চ্যানেলগুলির একটি গ্রুপকে বোঝায় যেখানে একটি একক তরল একই দিক দিয়ে প্রবাহিত হয়। অন্যদিকে,প্রবাহ চ্যানেলগুলি একটি প্লেট তাপ এক্সচেঞ্জারের অভ্যন্তরে সংলগ্ন প্লেট জোড়া দ্বারা গঠিত পাসগুলিকে বোঝায় যার মাধ্যমে তরল প্রবাহিত হয়সাধারণভাবে, বেশ কয়েকটি প্রবাহ চ্যানেলগুলি সমান্তরাল বা সিরিজে সংযুক্ত থাকে যাতে ঠান্ডা এবং গরম তরল উত্তরণের বিভিন্ন সংমিশ্রণ তৈরি হয়।
• নির্দিষ্ট প্রয়োজনীয়তা অনুসারে প্লেট বান্ডিলগুলির মধ্যে তরল প্রবাহ নিশ্চিত করার জন্য, প্লেটগুলির চারটি কোণ ছিদ্র করা হয় এবং স্পেসিফিকেশন অনুসারে গ্যাসকেটগুলি প্রয়োগ করা হয়।প্লেট প্রবাহ চ্যানেল গঠন করার জন্য একটি নিয়মিত নিদর্শন মধ্যে সাজানো হয়, যা প্রবাহ বিন্যাস হিসাবে পরিচিত। প্রবাহ বিন্যাস ফর্ম প্রক্রিয়া প্রয়োজনীয়তা সন্তুষ্ট, তাপ স্থানান্তর এবং তরল প্রতিরোধের গণনা উপর ভিত্তি করে নির্ধারিত করা উচিত।যখন তাপ স্থানান্তর পৃষ্ঠের উভয় পাশে কনভেক্টিভ তাপ স্থানান্তর সহগগুলি সমান বা কাছাকাছি হয়, তাপ স্থানান্তর সহগ সর্বাধিক করা যেতে পারে। অতএব, ভাল তাপ স্থানান্তর কর্মক্ষমতা অর্জন,ঠান্ডা এবং গরম পানির প্রবাহের চ্যানেলগুলিতে কনভেক্টিভ তাপ স্থানান্তর সহগগুলি সমান বা একে অপরের কাছাকাছি করা পছন্দসই.

অ্যাপ্লিকেশন
