ট্র্যান্টার প্লেট তাপ এক্সচেঞ্জার পার্টস মলিবডেনাম টাইটানিয়াম হেস্টেলয়

পণ্যের বর্ণনা

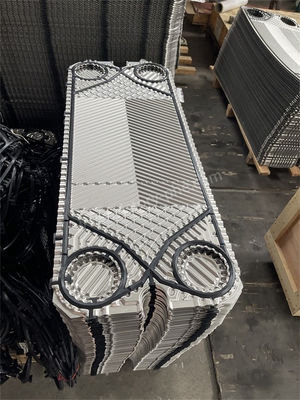

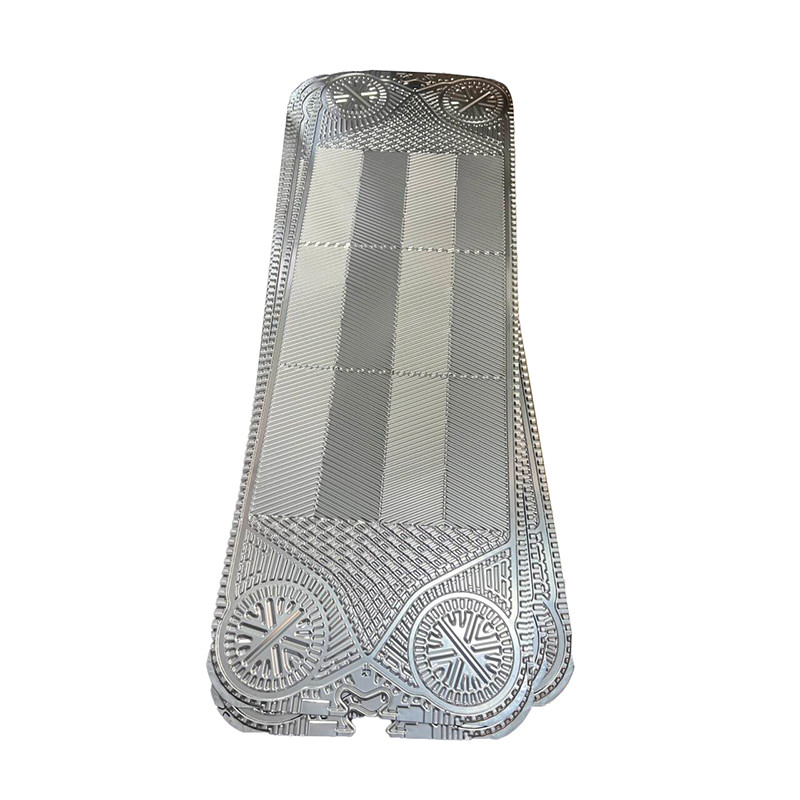

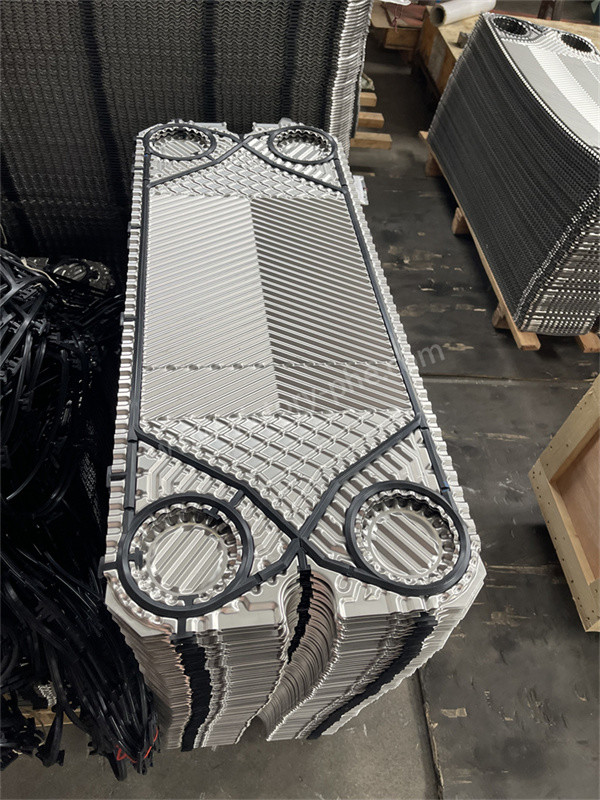

ট্র্যান্টার তাপ এক্সচেঞ্জার প্লেট GC26 GX100 স্টেইনলেস স্টীল টাইটানিয়াম Hastelloy নিকেল মলিবডেনাম থেকে তৈরি

সন্ডেক্স তাপ এক্সচেঞ্জার প্লেট

1. তাপ এক্সচেঞ্জার প্লেটগুলি বিশেষভাবে তরলগুলি বিচ্ছিন্ন করার জন্য এবং প্লেট তাপ এক্সচেঞ্জারগুলিতে তাপ বিনিময় সহজ করার জন্য ডিজাইন করা হয়েছে। তিনটি প্রধান ধরণের তাপ এক্সচেঞ্জার প্লেট রয়েছেঃহেরিংবোন গলিত প্লেট, অনুভূমিক সমতল ঢেউতোলা প্লেট, এবং ছাঁচনির্মাণ প্লেট।

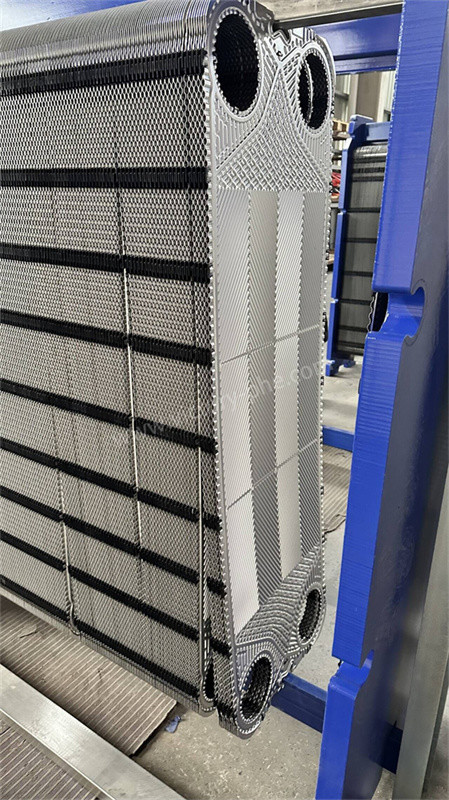

2. একটি গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জার একাধিক স্ট্যাম্পযুক্ত তরঙ্গযুক্ত পাতলা প্লেটগুলি নিয়ে গঠিত, যা নির্দিষ্ট ব্যবধানে স্ট্যাক করা হয় এবং গ্যাসেটগুলির সাথে সিল করা হয়।প্লেট এবং gaskets একটি ফ্রেম এবং tightening screws ব্যবহার করে একসঙ্গে সংকুচিত হয়. প্লেট এবং গ্যাসকেটের চারটি কোণার গর্ত তরল বিতরণ এবং সংগ্রহ চ্যানেল গঠন করে। এই নকশা কার্যকরভাবে গরম এবং ঠান্ডা তরল পৃথক করে,তাদের প্রতিটি প্লেটের উভয় পাশে নিজ নিজ চ্যানেলে প্রবাহিত করতে এবং তাপ বিনিময় করতে দেয়.

অপারেটিং নীতিঃ

• প্লেট তাপ এক্সচেঞ্জার একটি নতুন ধরণের উচ্চ দক্ষতা তাপ এক্সচেঞ্জার যা একটি নির্দিষ্ট তরঙ্গাকার আকৃতির স্ট্যাকযুক্ত ধাতব প্লেট দিয়ে তৈরি। কাঠামোর মধ্যে গ্যাসকেট অন্তর্ভুক্ত রয়েছে,কম্প্রেশন প্লেট (চলনশীল শেষ প্লেট), স্থির শেষ প্লেট) এবং ফ্রেম (উপরের এবং নীচের গাইড রডস), সামনের সমর্থন), প্লেটগুলি ঠান্ডা / গরম তরল চ্যানেলগুলি পৃথক করার জন্য সিলিং গ্যাসকেট দ্বারা সিল এবং গাইড করা হয়।ঠান্ডা / গরম তাপ বিনিময় মাধ্যম সংশ্লিষ্ট চ্যানেল মাধ্যমে প্রবাহিত এবং পৃথক প্লেট সঙ্গে তাপ বিনিময়. ব্যবহারকারীর পছন্দসই তাপমাত্রা অর্জনের জন্য বিনিময়।
• প্রতিটি প্লেটের চারটি কোণে খোল রয়েছে। প্লেটগুলিকে একত্রিত করার পরে, তরলটির জন্য একটি বিতরণ পাইপ এবং একটি সংগ্রহ পাইপ গঠিত হয়।ঠান্ডা/গরম মাধ্যমের তাপ বিনিময় পরে, তাপ পুনর্ব্যবহারের জন্য সংশ্লিষ্ট সংগ্রহ পাইপ থেকে ফিরে আসে।

প্লেট তাপ এক্সচেঞ্জারের জন্য প্লেট উপাদান নির্বাচনঃ

1. সাধারণ নলের পানি: বিশুদ্ধ পানির জন্য, স্টেইনলেস স্টিল 304 সাধারণত বেছে নেওয়া হয়। তবে, কূপের জল, নদী জল, বন্ধ লুপ সঞ্চালন জল এবং অন্যান্য জটিল মিডিয়াগুলির জন্য, স্টেইনলেস স্টিল 304 ব্যবহার করা হয়।স্টেইনলেস স্টীল 316 304 এর তুলনায় তার উচ্চতর জারা প্রতিরোধের কারণে পছন্দ করা হয়সমুদ্রের জলের ক্ষেত্রে, ক্লোরাইড আয়নগুলির উচ্চ ঘনত্বের কারণে খাঁটি টাইটানিয়াম (জিআর 1) পছন্দসই পছন্দ। বিকল্পভাবে, একটি ব্যয়বহুল বিকল্পের জন্য,সুপার স্টেইনলেস স্টীল 254SMO 316 এর চেয়ে বেশি ক্লোরাইড আয়নযুক্ত পরিবেশে ব্যবহার করা যেতে পারে.
2. এসিড:10% এর নিচে এবং 50 °C এর নিচে একটি ঘনত্বের সাথে দ্রবীভূত সুলফুরিক অ্যাসিডের জন্য, স্টেইনলেস স্টীল 316 ব্যবহার করা যেতে পারে। তবে, যদি ঘনত্ব বেশি হয় তবে স্টেইনলেস স্টীল 904L এর মতো উপকরণগুলি ব্যবহার করা যেতে পারে।254SMOএকই নীতি ফসফরিক অ্যাসিড এবং হাইড্রোক্লোরিক অ্যাসিডের জন্য প্রযোজ্য।
3. বাষ্প: বাষ্পের অবস্থা সাধারণত দেখা যায়। দক্ষিণ অঞ্চলে, স্টেইনলেস স্টিল 316L সাধারণত নির্বাচিত হয় কারণ বাষ্পের তাপমাত্রা সাধারণত 120 °C এর উপরে থাকে।খরচ কারণ বিবেচনা, কিছু গ্রাহক স্টেইনলেস স্টীল 304 বেছে নিতে পারেন।এটা লক্ষ করা উচিত যে উচ্চ তাপমাত্রা বাষ্প অ্যাপ্লিকেশনগুলিতে স্টেইনলেস স্টীল 304 এর দীর্ঘ ব্যবহার প্লেট তাপ এক্সচেঞ্জারের বিকৃতি হতে পারে.
4. তেল:সাধারণ সরঞ্জাম তৈলাক্তকরণ তেল এবং হাইড্রোলিক তেল অ্যাপ্লিকেশনগুলির জন্য, স্টেইনলেস স্টিল 304 উপযুক্ত। উচ্চ তাপমাত্রা তাপ স্থানান্তর তেলের জন্য, যেখানে উচ্চ তাপমাত্রা প্রতিরোধের প্রয়োজন হয়,স্টেইনলেস স্টীল 316 প্রস্তাবিত.
