তাপ এক্সচেঞ্জার ট্র্যান্টার প্লেটস গ্যাসকেট মলিবডেনাম স্টেইনলেস স্টীল

পণ্যের বর্ণনা

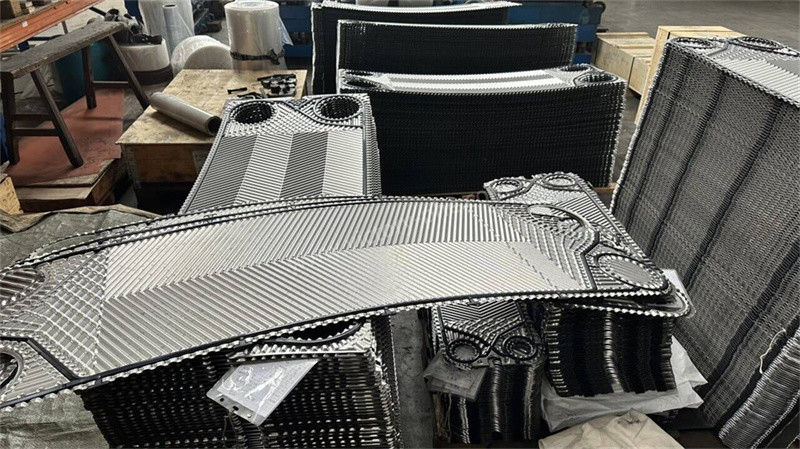

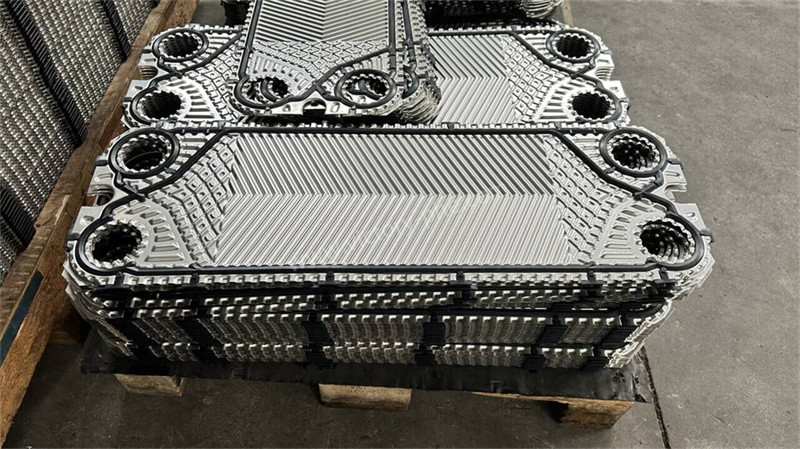

GC26 GX100 স্টেইনলেস স্টীল টাইটানিয়াম মলিবডেনাম ট্র্যান্টার তাপ এক্সচেঞ্জার প্লেট ইপিডিএম গ্যাসকেট সহ

ট্র্যান্টার তাপ এক্সচেঞ্জার প্লেট

1. একটি প্লেট তাপ এক্সচেঞ্জার একটি আধুনিক এবং দক্ষ ধরণের তাপ এক্সচেঞ্জার যা নির্দিষ্ট তরঙ্গযুক্ত আকারের ধাতব প্লেটগুলির একটি সিরিজ দিয়ে গঠিত।এটি পেট্রোকেমিক্যাল শিল্পের মতো শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়, যান্ত্রিক প্রকৌশল, অটোমোবাইল, খাদ্য প্রক্রিয়াকরণ, শক্তি ও ধাতুবিদ্যা, জাহাজ নির্মাণ, HVAC, এবং আরও অনেক কিছু।
2. তাপ এক্সচেঞ্জার প্লেট হল প্লেট তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত বিশেষ উপাদান যা তরল পৃথক করতে এবং তাপ বিনিময় সহজতর করতে ব্যবহৃত হয়। তাপ এক্সচেঞ্জার প্লেটের তিনটি প্রধান রূপ রয়েছেঃহেরিংবোন গলিত প্লেট, অনুভূমিক সমতল ঢেউতোলা প্লেট, এবং ছাঁচনির্মাণ প্লেট।

প্লেট তাপ এক্সচেঞ্জারের কাঠামোগত উপাদানঃ তাপ এক্সচেঞ্জার প্লেট, গ্যাসকেট, স্থির সংকোচন প্লেট, চলনশীল সংকোচন প্লেট, গাইড রড, clamping studs এবং বাদাম, স্তম্ভ, মধ্যবর্তী partitions, ইত্যাদি

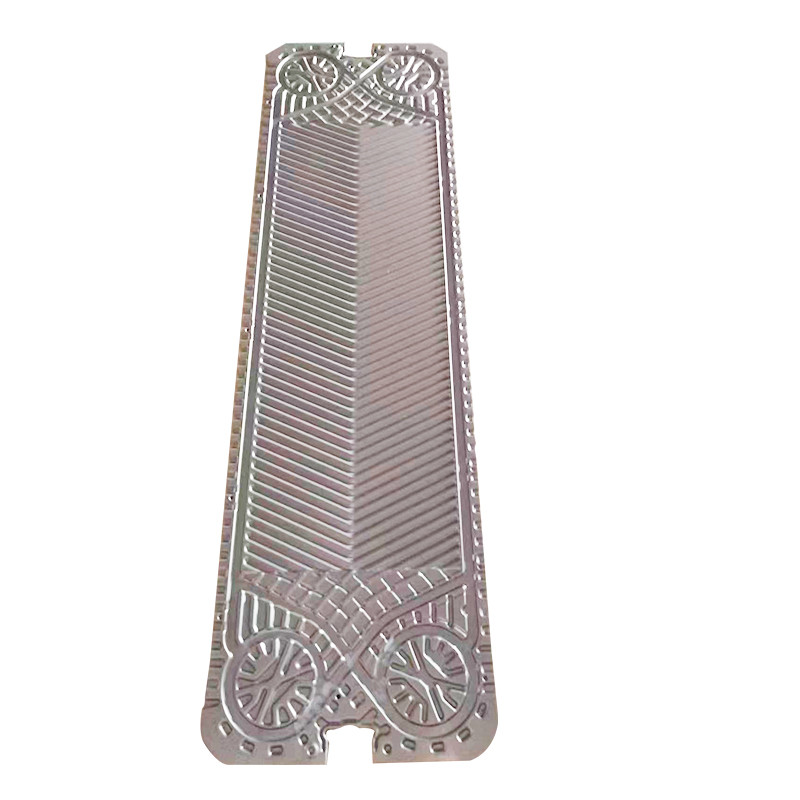

1. তাপ এক্সচেঞ্জার প্লেট: একটি ধাতব শীট যা উত্তাপ, সিলিং গ্রুভ এবং কোণার গর্ত দিয়ে চাপানো হয়, যা তাপ স্থানান্তরের একটি গুরুত্বপূর্ণ উপাদান। উত্তাপ উত্তাপ স্থানান্তর উন্নত করতে পারে,পাতলা প্লেটগুলির শক্তি এবং অনমনীয়তা বৃদ্ধি করে, তাপ এক্সচেঞ্জারের চাপ বহন ক্ষমতা উন্নত করে এবং তাপ এক্সচেঞ্জারের পৃষ্ঠের উপর তরল ঝড়ের প্রবাহকে উৎসাহিত করে, অবশিষ্টাংশ এবং ময়লা গঠনের পরিমাণ হ্রাস করে।
2. গ্যাসকেট: প্লেটের পেরিফেরি সিল করুন যাতে তরল বাইরে বেরিয়ে না যায়,এবং নকশা প্রয়োজনীয়তা অনুযায়ী কোণ গর্ত অংশ সীল গরম এবং ঠান্ডা তরল তাদের নিজ নিজ চ্যানেল মধ্যে প্রবাহিত করার অনুমতি দেয়.
3. স্থির সংকোচন প্লেট এবং চলনশীল সংকোচন প্লেট: সাধারণত কার্বন স্টিল প্লেট বা স্টেইনলেস স্টিল প্লেট থেকে তৈরি,তাপ বিনিময় প্লেটগুলি সিল করা এবং সমানভাবে ক্ল্যাম্প করা নিশ্চিত করার জন্য চাপ বহন ক্ষমতা অনুযায়ী বেধ নির্ধারণ করা হয়. ফিক্সড কম্প্রেশন প্লেট সামনের প্রান্তে স্থির করা হয়, এবং চলনশীল কম্প্রেশন প্লেট এটির সাথে একযোগে ব্যবহার করা হয় এবং সহজ ইনস্টলেশনের জন্য গাইড রডের উপর স্লাইড করতে পারে,বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ.
4. গাইড রডঃক্ল্যাম্পিং প্লেট এবং স্তম্ভের উপর সংযুক্ত, প্লেটকে সমর্থন এবং অবস্থান দেওয়ার জন্য ব্যবহৃত হয়।
5. মধ্যবর্তী পার্টিশন প্লেট: একটি প্লেট তাপ এক্সচেঞ্জারকে দুটি বা ততোধিক তাপ এক্সচেঞ্জ বিভাগে ভাগ করে দেয়। তিনটির বেশি তরলগুলির তাপ এক্সচেঞ্জের জন্যএকই ফ্রেমে প্লেট বান্ডিল দুটি বা একাধিক বিভাগে বিভক্ত করা যেতে পারে, এবং প্রতিটি বিভাগ যথাক্রমে দুটি তরল জন্য তাপ বিনিময় প্রদান করতে পারেন। যখন শুধুমাত্র দুটি তরল তাপ বিনিময় হয়, কোন মধ্যবর্তী পার্টিশন প্রয়োজন হয় না।
6. ক্ল্যাম্পিং স্টাড এবং বাদাম: কম্প্রেশন প্লেটের চারপাশে সমানভাবে সাজানো হয়, যা স্থির কম্প্রেশন প্লেট এবং চলনশীল কম্প্রেশন প্লেটের মধ্যে প্লেটটি বন্ধ করার জন্য ব্যবহৃত হয়।
7. স্তম্ভ: প্লেট তাপ এক্সচেঞ্জারের ওজনকে সমর্থন করে এবং পুরো তাপ এক্সচেঞ্জারকে একীভূত করে।
