পণ্যের বর্ণনা

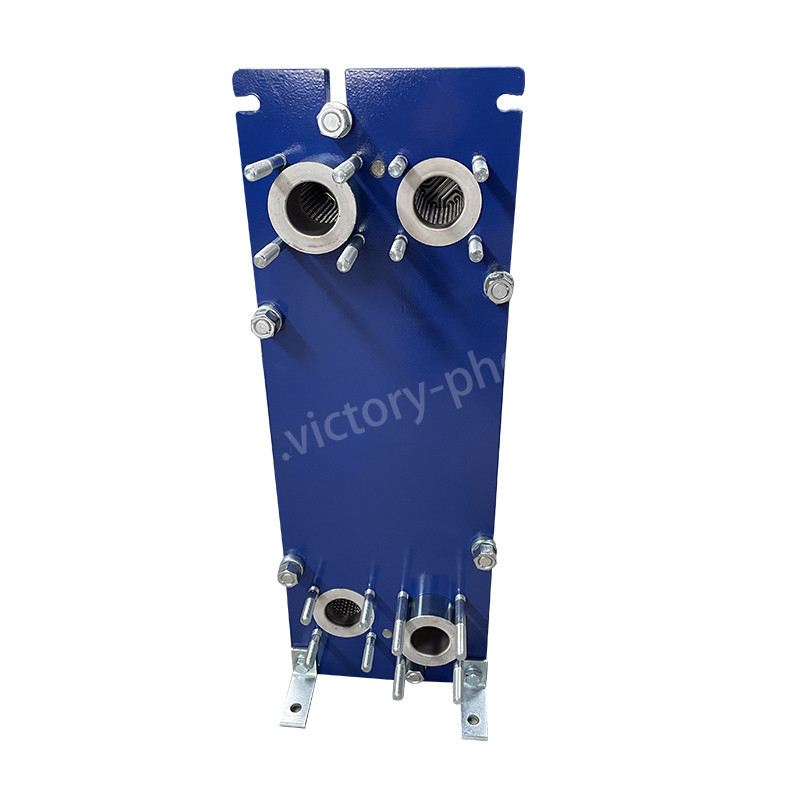

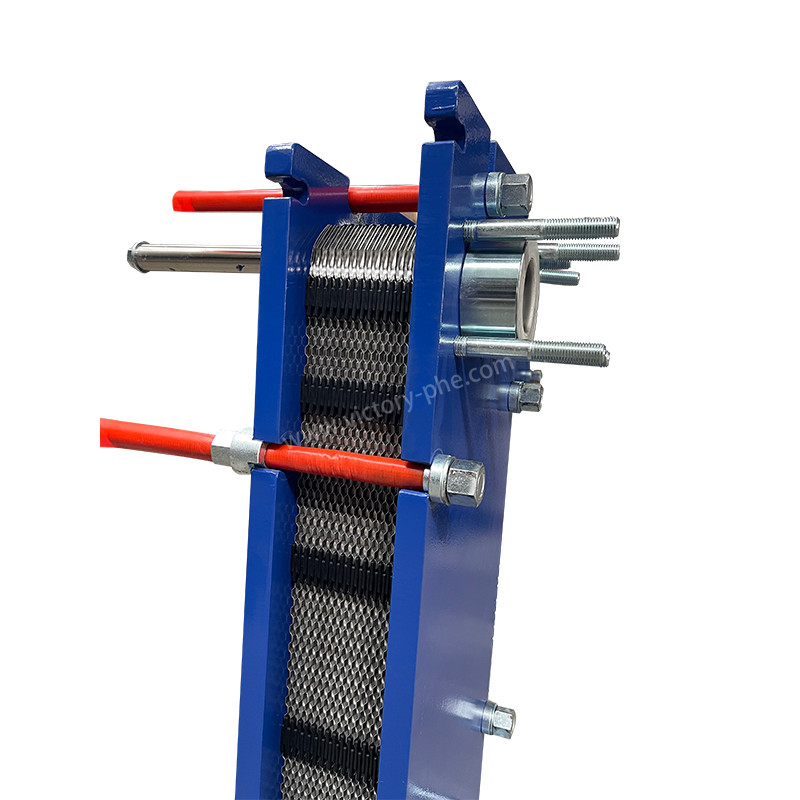

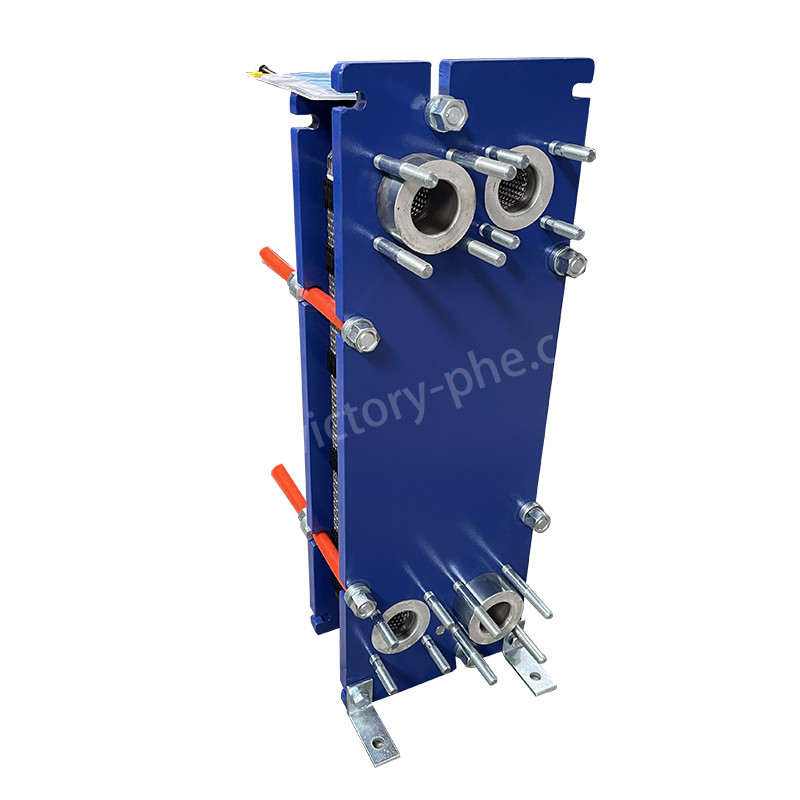

ভিএইচ০৫ স্টেইনলেস স্টিল গ্যাসেটেড প্লেট হিট এক্সচেঞ্জার এইচভিএসি সিস্টেম, রেফ্রিজারেশন এবং ওয়াটার কুলিং হিট ট্রান্সফার জন্য
প্লেট তাপ এক্সচেঞ্জার
প্লেট তাপ এক্সচেঞ্জারগুলির দক্ষতা, কমপ্যাক্ট ডিজাইন এবং বহুমুখিতা কারণে বিভিন্ন শিল্পে বিস্তৃত অ্যাপ্লিকেশন রয়েছে। প্লেট তাপ এক্সচেঞ্জারগুলির কিছু সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
1. এইচভিএসি সিস্টেমঃপ্লেট তাপ এক্সচেঞ্জারগুলি বিভিন্ন মাধ্যম যেমন বায়ু প্রবাহের মধ্যে তাপের দক্ষ স্থানান্তরকে সহজতর করে তাপ, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে,জল, অথবা রেফ্রিজারেন্ট।
2রেফ্রিজারেটর:প্লেট তাপ এক্সচেঞ্জারগুলি শীতল করার উদ্দেশ্যে এবং তাপ পুনরুদ্ধারের অ্যাপ্লিকেশনগুলির জন্য রেফ্রিজারেশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।প্লেট তাপ এক্সচেঞ্জারগুলি পেস্টুরাইজেশন সহ বিভিন্ন প্রক্রিয়াতে ব্যবহৃত হয়বিভিন্ন খাদ্য ও পানীয় পণ্যের জন্য পছন্দসই তাপমাত্রা বজায় রাখতে তারা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
3রাসায়নিক প্রক্রিয়াকরণঃপ্লেট তাপ এক্সচেঞ্জারগুলি বিভিন্ন রাসায়নিকের গরম, শীতল, ঘনীভবন এবং বাষ্পীভবন করার জন্য রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদে ব্যবহৃত হয়।
4বিদ্যুৎ উৎপাদনঃপ্ল্যাট তাপ এক্সচেঞ্জারগুলি শক্তি কেন্দ্রগুলিতে টারবাইন তৈলাক্তকরণ তেল, শীতল জল সার্কিট এবং তাপ পুনরুদ্ধার সিস্টেমগুলি শীতল করার জন্য ব্যবহৃত হয়।
5সামুদ্রিক শিল্প:প্লেট তাপ এক্সচেঞ্জারগুলি জাহাজ এবং অফশোর প্ল্যাটফর্মগুলিতে শীতল ইঞ্জিন, জেনারেটর এবং এইচভিএসি সিস্টেমের জন্য সামুদ্রিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
6ফার্মাসিউটিক্যাল ইন্ডাস্ট্রি:প্লেট তাপ এক্সচেঞ্জারগুলি ফার্মাসিউটিক্যাল উত্পাদনে গরম, শীতল এবং নির্বীজন প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়।
7তেল ও গ্যাস শিল্প:প্লেট তাপ এক্সচেঞ্জারগুলি তেল শোধনাগার, পেট্রোকেমিক্যাল প্ল্যান্ট এবং প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধাগুলিতে গরম এবং শীতল প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়।
এগুলি অনেকগুলি অ্যাপ্লিকেশনগুলির মধ্যে কয়েকটি উদাহরণ যেখানে প্লেট তাপ এক্সচেঞ্জারগুলি দক্ষ তাপ স্থানান্তর প্রক্রিয়াগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
|
মডেল |
DLXU03/DLXM3 |
|
প্লেটের বেধ |
0.5/0.6 মিমি |
|
প্লেট হোলের আকার |
৫০ মিমি |
|
সর্বাধিক আউটপুট |
৪৫ মিটার3/h |
|
বড় ব্যাসের জন্য অ্যাডাপ্টার পাইপ |
DN50 |
|
কাজের চাপ |
1.০/১.৬ এমপিএ |
|
পরীক্ষার চাপ |
1.3/২.১ এমপিএ |
|
মডেল |
স্ট্যান্ডার্ড সর্বোচ্চ প্রবাহের হার m3/h |
একত্রিত টুকরোগুলির সর্বাধিক সংখ্যা এন |
ক্ল্যাম্পিংয়ের আকার এ |
সর্বাধিক দৈর্ঘ্য L1 |
|
ভিএইচ০৫ |
45 |
167 |
N*(300+X) |
1390 |
|
ভিএন৫ |
45 |
211 |
N*(2.0+X) |
1390 |
| গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জারের পণ্য পরামিতি | |
| পয়েন্ট | প্লেট তাপ এক্সচেঞ্জার |
| ব্র্যান্ড | বিজয় |
| প্লেট উপাদান | টাইটানিয়াম/নিকেল/হ্যাস্টোল্লি/স্টেইনলেস স্টীল ০.৫ মিমি ০.৬ মিমি ০.৭ মিমি ০.৮ মিমি ১ মিমি |
| গ্যাসকেট উপাদান | NBR HNBR EPDM HEPDM VITON FKM সিলিকন |
| কাঠামোর উপাদান | রঙিন কার্বন ইস্পাত |
| ফ্রেমের রঙ | নীল বা কাস্টমাইজড রঙ |
| সংযোগের ধরন | ফ্ল্যাঞ্জ বা থ্রেড |
| ফ্ল্যাঞ্জ স্ট্যান্ডার্ড | ANSI ASME BS BA JIS DIN জিবি আইএসও |
| টানার বোল্ট | M24 M30 M39 |
| ডিজাইন চাপ | সর্বোচ্চ ২০ এমপিএ, সর্বনিম্ন ১০ এমপিএ |
| কাজের চাপ | স্বাভাবিক ১২.৫ এমপিএ |
| MOQ | ১ সেট |
| প্যাকেজ | পলিউড কেস |
| গ্যারান্টি | এক বছর |
| OEM | প্রতিস্থাপন করতে পারেন |
|
প্লেট উপাদান |
উপযুক্ত তরল |
|
স্টেইনলেস স্টীল (SUS304, 316L ইত্যাদি) |
বিশুদ্ধ পানি, নদী জল, খাওয়ানো লবণাক্ত জল, খনিজ তেল |
|
টাইটানিয়াম, টি-পিডি |
লবণাক্ত জল, সমুদ্রের জল, লবণাক্ত জল |
|
SMO254 |
দ্রবীভূত সালফিউরিক অ্যাসিড, লবণীয় জলীয় দ্রবণ, অজৈবিক জলীয় দ্রবণ |
|
নি |
উচ্চ তাপমাত্রা, উচ্চ ঘনত্বের ক্যাস্টিক সোডা |
|
হ্যাস্টেলয় (C276, C22) |
ঘনীভূত সালফিউরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড |
|
প্রধান শরীরের গ্যাসকেট |
অপারেটিং তাপমাত্রা (°C) |
উপযুক্ত তরল |
|
এনবিআর |
-১৫ ~ +১৩৫ |
জল, সমুদ্রের জল, খনিজ লবণ, লবণ |
|
ইপিডিএম |
-২৫ ~ +১৮০ |
গরম পানি, বাষ্প, অ্যাসিড, বেস |
|
এফ২৬ |
-২৫ ~ +২৩০ |
এসিড, বেস, ফ্লুইড |
|
এফটিপি |
0 ~ +160 |
ঘনীভূত অ্যাসিড, বেস, উচ্চ তাপমাত্রা তেল, বাষ্প |
প্লেট তাপ এক্সচেঞ্জারগুলি এইচভিএসি সিস্টেমের প্রয়োজনীয় উপাদান, জল এবং বায়ুর মতো তরলগুলির মধ্যে তাপ স্থানান্তরের জন্য দায়ী। এখানে একটি এইচভিএসি সিস্টেমে তাদের অপারেশনটির একটি ওভারভিউ রয়েছেঃ
1তাপ স্থানান্তরঃপ্লেট তাপ এক্সচেঞ্জারটিতে গরম এবং ঠান্ডা তরলগুলির জন্য পৃথক চ্যানেল রয়েছে, যা ধাতব প্লেটগুলির মাধ্যমে গরম তরল থেকে ঠান্ডা তরলে তাপ স্থানান্তর করতে দেয়।
2. দক্ষ তাপ স্থানান্তরঃতাপ এক্সচেঞ্জারের বড় পৃষ্ঠের পাতলা প্লেটগুলি তরলগুলির মধ্যে দক্ষ তাপ বিনিময় সক্ষম করে।
3. ক্রমাগত প্রবাহঃপ্লেট দ্বারা গঠিত চ্যানেলগুলির মধ্য দিয়ে তরল প্রবাহিত হয়, দ্রুত এবং কার্যকর তাপ স্থানান্তরকে সহজতর করে।
4তাপমাত্রা নিয়ন্ত্রণঃপ্লেট তাপ এক্সচেঞ্জার এইচভিএসি সিস্টেমের মাধ্যমে উড়িয়ে দেওয়া বায়ুর তাপমাত্রা নিয়ন্ত্রণ করতে সহায়তা করে, পছন্দসই আরামদায়ক স্তরের জন্য উপযুক্ত গরম বা শীতলতা নিশ্চিত করে।
উপসংহারে, প্লেট তাপ এক্সচেঞ্জারগুলি এইচভিএসি সিস্টেমের জন্য অত্যাবশ্যক, তাদের দক্ষতা বৃদ্ধি এবং আবাসিক, বাণিজ্যিক,এবং শিল্প ভবন.
