পণ্যের বর্ণনা
ইস্পাত জল চিকিত্সা প্লেট তাপ এক্সচেঞ্জার শিল্প শীতল জন্য

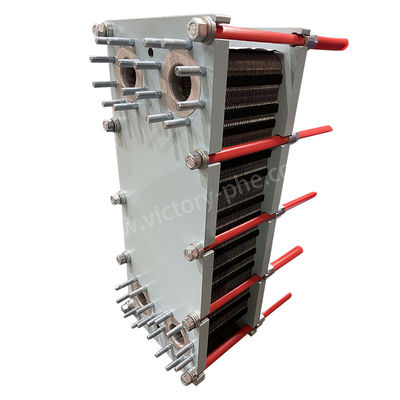

প্লেট তাপ এক্সচেঞ্জার
একটি প্লেট তাপ এক্সচেঞ্জার একটি অত্যন্ত দক্ষ ডিভাইস যা একটি স্তরিত কনফিগারেশনে সাজানো ধাতব প্লেটগুলির একটি সিরিজ নিয়ে গঠিত, যার প্রতিটিতে নির্দিষ্ট তরঙ্গ রয়েছে।এই প্লেটগুলি সংকীর্ণ আয়তক্ষেত্রাকার চ্যানেল গঠন করেপ্ল্যাট তাপ এক্সচেঞ্জারগুলি তরল থেকে তরল এবং তরল থেকে বাষ্প তাপ বিনিময় অপারেশনগুলিতে দুর্দান্ত।
এগুলি অসংখ্য সুবিধা প্রদান করে, যার মধ্যে রয়েছে ব্যতিক্রমী তাপ স্থানান্তর দক্ষতা, সর্বনিম্ন তাপীয় ক্ষতি, কমপ্যাক্ট এবং হালকা ডিজাইন, ছোট পদচিহ্ন, বহুমুখিতা এবং বর্ধিত পরিষেবা জীবন।ঐতিহ্যবাহী টিউব তাপ এক্সচেঞ্জারের তুলনায়, প্লেট তাপ এক্সচেঞ্জারগুলি কেবলমাত্র স্পেসের একটি ভগ্নাংশ দখল করে উল্লেখযোগ্যভাবে উচ্চতর তাপ স্থানান্তর সহগ অর্জন করতে পারে। উপরন্তু, তারা 90% এরও বেশি তাপ পুনরুদ্ধারের হার অর্জন করতে পারে।
প্লেট তাপ এক্সচেঞ্জারগুলির স্বতন্ত্র বিন্যাস চাপের পতনকে হ্রাস করার সময় দক্ষ তাপ স্থানান্তরকে প্রচার করে।তাপ স্থানান্তর ক্ষমতা বৃদ্ধিফলস্বরূপ, প্লেট তাপ এক্সচেঞ্জারগুলি বিভিন্ন শিল্পে গরম, শীতল এবং তাপ পুনরুদ্ধারের মতো কাজগুলির জন্য পছন্দ করা হয়।
|
মডেল |
DLXU03/DLXM3 |
|
প্লেটের বেধ |
0.5/0.6 মিমি |
|
প্লেট হোলের আকার |
৫০ মিমি |
|
সর্বাধিক আউটপুট |
৪৫ মিটার3/h |
|
বড় ব্যাসের জন্য অ্যাডাপ্টার পাইপ |
DN50 |
|
কাজের চাপ |
1.০/১.৬ এমপিএ |
|
পরীক্ষার চাপ |
1.3/২.১ এমপিএ |
|
মডেল |
স্ট্যান্ডার্ড সর্বোচ্চ প্রবাহের হার m3/h |
একত্রিত টুকরোগুলির সর্বাধিক সংখ্যা এন |
ক্ল্যাম্পিংয়ের আকার এ |
সর্বাধিক দৈর্ঘ্য L1 |
|
ভিএইচ০৫ |
45 |
167 |
N*(300+X) |
1390 |
|
ভিএন৫ |
45 |
211 |
N*(2.0+X) |
1390 |
গঠন অনুযায়ী, প্লেট তাপ এক্সচেঞ্জার চারটি প্রধান ধরনের মধ্যে শ্রেণীবদ্ধ করা যেতে পারেঃ
গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জার, এছাড়াও অপসারণযোগ্য প্লেট তাপ এক্সচেঞ্জার হিসাবে উল্লেখ করা হয়, গ্যাসকেট দিয়ে সীলমোহর একটি সিরিজ detachable ধাতু প্লেট বৈশিষ্ট্য।তারা কম প্রবাহ হার এবং উল্লেখযোগ্য তাপমাত্রা ওঠানামা সঙ্গে অ্যাপ্লিকেশন জন্য উপযুক্ত.
ঝালাই প্লেট তাপ এক্সচেঞ্জারএকটি শক্তভাবে সিলড তাপ স্থানান্তর পৃষ্ঠ তৈরি করতে সরাসরি একসাথে ঝালাই করা ধাতু প্লেট ব্যবহার করুন। এই উচ্চ চাপ এবং উচ্চ তাপমাত্রা অ্যাপ্লিকেশন জন্য আদর্শ।
স্পাইরাল প্লেট তাপ এক্সচেঞ্জারতরল বিচ্ছেদ এবং তাপ বিনিময় করার জন্য একাধিক চ্যানেল তৈরি করতে একটি জোড়া স্পাইরাল আকৃতির ধাতু প্লেট ব্যবহার করুন।
প্লেট এবং ফ্রেম তাপ এক্সচেঞ্জার, এছাড়াও মধুচক্র তাপ এক্সচেঞ্জার হিসাবে পরিচিত, একসঙ্গে stacked এবং একটি ফ্রেম মধ্যে আবদ্ধ corrugated ধাতু প্লেট গঠিত। প্লেট মধ্যে বিকল্প চ্যানেল মাধ্যমে তরল প্রবাহিত,দক্ষ তাপ স্থানান্তর সক্ষম.
| গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জারের পণ্য পরামিতি | |
| পয়েন্ট | প্লেট তাপ এক্সচেঞ্জার |
| ব্র্যান্ড | বিজয় |
| প্লেট উপাদান | টাইটানিয়াম/নিকেল/হ্যাস্টোল্লি/স্টেইনলেস স্টীল ০.৫ মিমি ০.৬ মিমি ০.৭ মিমি ০.৮ মিমি ১ মিমি |
| গ্যাসকেট উপাদান | NBR HNBR EPDM HEPDM VITON FKM সিলিকন |
| কাঠামোর উপাদান | রঙিন কার্বন ইস্পাত |
| ফ্রেমের রঙ | নীল বা কাস্টমাইজড রঙ |
| সংযোগের ধরন | ফ্ল্যাঞ্জ বা থ্রেড |
| ফ্ল্যাঞ্জ স্ট্যান্ডার্ড | ANSI ASME BS BA JIS DIN জিবি আইএসও |
| টানার বোল্ট | M24 M30 M39 |
| ডিজাইন চাপ | সর্বোচ্চ ২০ এমপিএ, সর্বনিম্ন ১০ এমপিএ |
| কাজের চাপ | স্বাভাবিক ১২.৫ এমপিএ |
| MOQ | ১ সেট |
| প্যাকেজ | পলিউড কেস |
| গ্যারান্টি | এক বছর |
| OEM | প্রতিস্থাপন করতে পারেন |
|
প্লেট উপাদান |
উপযুক্ত তরল |
|
স্টেইনলেস স্টীল (SUS304, 316L ইত্যাদি) |
বিশুদ্ধ পানি, নদী জল, খাওয়ানো লবণাক্ত জল, খনিজ তেল |
|
টাইটানিয়াম, টি-পিডি |
লবণাক্ত জল, সমুদ্রের জল, লবণাক্ত জল |
|
SMO254 |
দ্রবীভূত সালফিউরিক অ্যাসিড, লবণীয় জলীয় দ্রবণ, অজৈবিক জলীয় দ্রবণ |
|
নি |
উচ্চ তাপমাত্রা, উচ্চ ঘনত্বের ক্যাস্টিক সোডা |
|
হ্যাস্টেলয় (C276, C22) |
ঘনীভূত সালফিউরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড |
|
প্রধান শরীরের গ্যাসকেট |
অপারেটিং তাপমাত্রা (°C) |
উপযুক্ত তরল |
|
এনবিআর |
-১৫ ~ +১৩৫ |
জল, সমুদ্রের জল, খনিজ লবণ, লবণ |
|
ইপিডিএম |
-২৫ ~ +১৮০ |
গরম পানি, বাষ্প, অ্যাসিড, বেস |
|
এফ২৬ |
-২৫ ~ +২৩০ |
এসিড, বেস, ফ্লুইড |
|
এফটিপি |
0 ~ +160 |
ঘনীভূত অ্যাসিড, বেস, উচ্চ তাপমাত্রা তেল, বাষ্প |
প্লেট তাপ এক্সচেঞ্জার অ্যাপ্লিকেশনঃ
