পণ্যের বর্ণনা
ইস্পাত জল চিকিত্সা প্লেট তাপ এক্সচেঞ্জার শিল্প শীতল জন্য

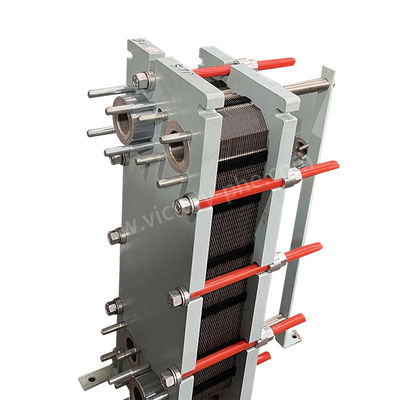

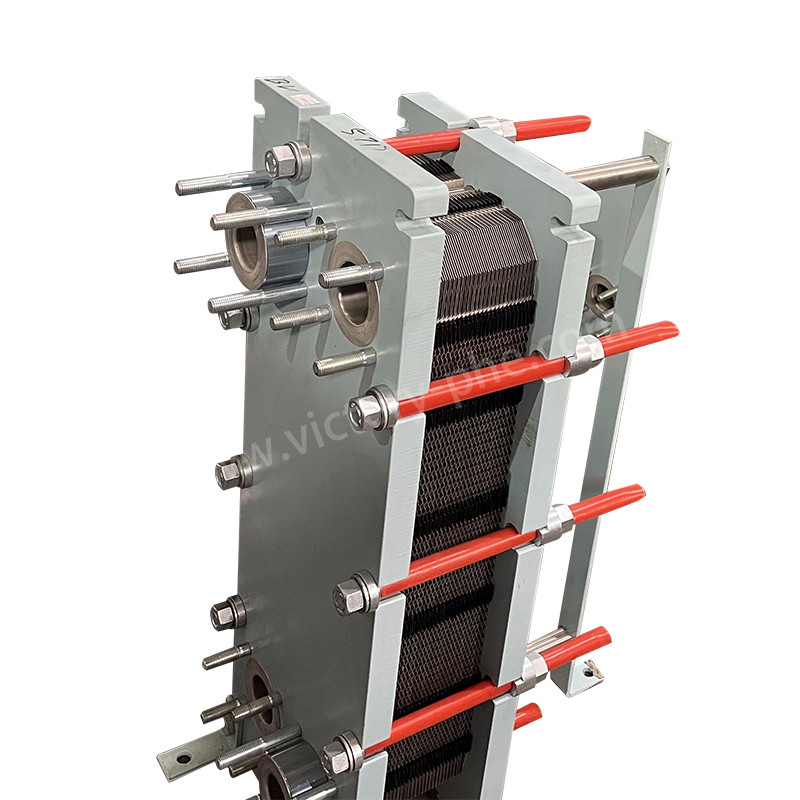

প্লেট তাপ এক্সচেঞ্জার
একটি প্লেট তাপ এক্সচেঞ্জার একসাথে স্তুপীকৃত ধাতু প্লেটগুলির একটি সিরিজ গঠিত, প্রতিটি নির্দিষ্ট corrugations বৈশিষ্ট্যযুক্ত। এই প্লেটগুলি সরু আয়তক্ষেত্রাকার চ্যানেল গঠন করে,তরলগুলির মধ্যে তাপ বিনিময় সহজতর করাবিশেষ করে তরল থেকে তরল এবং তরল থেকে বাষ্প অ্যাপ্লিকেশনগুলিতে।
প্লেট তাপ এক্সচেঞ্জারগুলি অসংখ্য সুবিধা প্রদান করে, যার মধ্যে রয়েছে ব্যতিক্রমী তাপ স্থানান্তর দক্ষতা, ন্যূনতম তাপীয় ক্ষতি, কমপ্যাক্ট এবং হালকা নির্মাণ, একটি ছোট পদচিহ্ন, বহুমুখিতা,এবং দীর্ঘ সেবা জীবন. ঐতিহ্যগত টিউব তাপ এক্সচেঞ্জারের তুলনায়, তারা কম স্থান দখল করার সময় উচ্চ তাপ স্থানান্তর সহগ অর্জন করে। উপরন্তু, তারা 90% এরও বেশি তাপ পুনরুদ্ধারের হার অর্জন করতে পারে।
প্লেট তাপ এক্সচেঞ্জারগুলির অনন্য নকশা চাপের পতনকে হ্রাস করার সময় দক্ষ তাপ স্থানান্তরকে উত্সাহ দেয়। তরল প্রবাহের ঝামেলা সৃষ্টি করে, তাপ স্থানান্তর ক্ষমতা বাড়ায়.ফলস্বরূপ, বিভিন্ন গরম, শীতল এবং তাপ পুনরুদ্ধার ক্রিয়াকলাপের জন্য প্লেট তাপ এক্সচেঞ্জারগুলি শিল্প জুড়ে ব্যাপকভাবে পছন্দ করা হয়।
|
মডেল |
DLXU03/DLXM3 |
|
প্লেটের বেধ |
0.5/0.6 মিমি |
|
প্লেট হোলের আকার |
৫০ মিমি |
|
সর্বাধিক আউটপুট |
৪৫ মিটার3/h |
|
বড় ব্যাসের জন্য অ্যাডাপ্টার পাইপ |
DN50 |
|
কাজের চাপ |
1.০/১.৬ এমপিএ |
|
পরীক্ষার চাপ |
1.3/২.১ এমপিএ |
|
মডেল |
স্ট্যান্ডার্ড সর্বোচ্চ প্রবাহের হার m3/h |
একত্রিত টুকরোগুলির সর্বাধিক সংখ্যা এন |
ক্ল্যাম্পিংয়ের আকার এ |
সর্বাধিক দৈর্ঘ্য L1 |
|
ভিএইচ০৫ |
45 |
167 |
N*(300+X) |
1390 |
|
ভিএন৫ |
45 |
211 |
N*(2.0+X) |
1390 |
গঠন অনুযায়ী, প্লেট তাপ এক্সচেঞ্জার চারটি প্রধান ধরনের মধ্যে শ্রেণীবদ্ধ করা যেতে পারেঃ
গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জার, এছাড়াও অপসারণযোগ্য প্লেট তাপ এক্সচেঞ্জার নামে পরিচিত, এটি সিলিং গ্যাসকেট দিয়ে সিল করা অপসারণযোগ্য ধাতব প্লেট নিয়ে গঠিত,তাদের কম প্রবাহের হার এবং উল্লেখযোগ্য তাপমাত্রা পরিবর্তনের সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে.
ঝালাই প্লেট তাপ এক্সচেঞ্জারএটিতে ধাতব প্লেটগুলি সরাসরি একসাথে ঝালাই করে একটি শক্তভাবে সিলড তাপ স্থানান্তর পৃষ্ঠ গঠন করে, যা উচ্চ চাপ এবং উচ্চ তাপমাত্রার পরিবেশে তাদের আদর্শ করে তোলে।
স্পাইরাল প্লেট তাপ এক্সচেঞ্জারতরল বিচ্ছেদ এবং তাপ বিনিময় করার জন্য একাধিক চ্যানেল তৈরি করতে একটি জোড়া স্পাইরাল আকৃতির ধাতু প্লেট ব্যবহার করুন।
প্লেট এবং ফ্রেম তাপ এক্সচেঞ্জার, বা মধুচক্র তাপ এক্সচেঞ্জার, একটি ফ্রেমের মধ্যে stacked corrugated ধাতু প্লেট গঠিত। প্লেট মধ্যে বিকল্প চ্যানেল মাধ্যমে তরল প্রবাহিত, দক্ষ তাপ স্থানান্তর সক্ষম।
| গ্যাসেটেড প্লেট তাপ এক্সচেঞ্জারের পণ্য পরামিতি | |
| পয়েন্ট | প্লেট তাপ এক্সচেঞ্জার |
| ব্র্যান্ড | বিজয় |
| প্লেট উপাদান | টাইটানিয়াম/নিকেল/হ্যাস্টোল্লি/স্টেইনলেস স্টীল ০.৫ মিমি ০.৬ মিমি ০.৭ মিমি ০.৮ মিমি ১ মিমি |
| গ্যাসকেট উপাদান | NBR HNBR EPDM HEPDM VITON FKM সিলিকন |
| কাঠামোর উপাদান | রঙিন কার্বন ইস্পাত |
| ফ্রেমের রঙ | নীল বা কাস্টমাইজড রঙ |
| সংযোগের ধরন | ফ্ল্যাঞ্জ বা থ্রেড |
| ফ্ল্যাঞ্জ স্ট্যান্ডার্ড | ANSI ASME BS BA JIS DIN জিবি আইএসও |
| টানার বোল্ট | M24 M30 M39 |
| ডিজাইন চাপ | সর্বোচ্চ ২০ এমপিএ, সর্বনিম্ন ১০ এমপিএ |
| কাজের চাপ | স্বাভাবিক ১২.৫ এমপিএ |
| MOQ | ১ সেট |
| প্যাকেজ | পলিউড কেস |
| গ্যারান্টি | এক বছর |
| OEM | প্রতিস্থাপন করতে পারেন |
|
প্লেট উপাদান |
উপযুক্ত তরল |
|
স্টেইনলেস স্টীল (SUS304, 316L ইত্যাদি) |
বিশুদ্ধ পানি, নদী জল, খাওয়ানো লবণাক্ত জল, খনিজ তেল |
|
টাইটানিয়াম, টি-পিডি |
লবণাক্ত জল, সমুদ্রের জল, লবণাক্ত জল |
|
SMO254 |
দ্রবীভূত সালফিউরিক অ্যাসিড, লবণীয় জলীয় দ্রবণ, অজৈবিক জলীয় দ্রবণ |
|
নি |
উচ্চ তাপমাত্রা, উচ্চ ঘনত্বের ক্যাস্টিক সোডা |
|
হ্যাস্টেলয় (C276, C22) |
ঘনীভূত সালফিউরিক এসিড, হাইড্রোক্লোরিক এসিড, ফসফোরিক এসিড |
|
প্রধান শরীরের গ্যাসকেট |
অপারেটিং তাপমাত্রা (°C) |
উপযুক্ত তরল |
|
এনবিআর |
-১৫ ~ +১৩৫ |
জল, সমুদ্রের জল, খনিজ লবণ, লবণ |
|
ইপিডিএম |
-২৫ ~ +১৮০ |
গরম পানি, বাষ্প, অ্যাসিড, বেস |
|
এফ২৬ |
-২৫ ~ +২৩০ |
এসিড, বেস, ফ্লুইড |
|
এফটিপি |
0 ~ +160 |
ঘনীভূত অ্যাসিড, বেস, উচ্চ তাপমাত্রা তেল, বাষ্প |
প্লেট তাপ এক্সচেঞ্জার বিভিন্ন শিল্পে বহুমুখী অ্যাপ্লিকেশন খুঁজেঃ
1. সৌরশক্তি: সৌরশক্তি সংগ্রাহকগুলির মাধ্যমে দক্ষতার সাথে সৌরশক্তি ব্যবহারের জন্য এগুলি অত্যন্ত গুরুত্বপূর্ণ, যা সর্বোত্তম শক্তি রূপান্তরের জন্য সৌর তরল এবং কাজের তরলের মধ্যে তাপ স্থানান্তর করতে সক্ষম করে।
2রাসায়নিক শিল্প: বিভিন্ন রাসায়নিক প্রক্রিয়ায় অবিচ্ছেদ্য, তাপ পুনরুদ্ধার, পণ্য শীতল, এবং প্রতিক্রিয়া তাপমাত্রা নিয়ন্ত্রণ সহ, চুল্লি এবং নিষ্কাশন ইউনিটগুলির দক্ষ অপারেশন নিশ্চিত করে।
3. ইস্পাত শিল্প: রোলিং মিল, হাই ফার্নেস এবং দমন ট্যাঙ্কগুলির মতো সমালোচনামূলক সরঞ্জামগুলি শীতল এবং তৈলাক্ত করার জন্য অপরিহার্য, সর্বোত্তম তাপমাত্রা বজায় রাখা এবং সরঞ্জামগুলির আয়ু বাড়ানো।
4ধাতু শিল্প: অ্যালুমিনিয়াম পরিশোধনের গরম এবং শীতল প্রক্রিয়ার জন্য ব্যবহৃত হয়, পুরো উত্পাদন জুড়ে সঠিক তাপমাত্রা নিয়ন্ত্রণ এবং দক্ষ শক্তি ব্যবহার নিশ্চিত করে।
5যন্ত্রপাতি উৎপাদন: ইন্ডাস্ট্রিয়াল যন্ত্রপাতিতে ঠান্ডা করার জন্য ব্যবহার করা হয়, যা যন্ত্রপাতিগুলির কার্যকারিতা নিশ্চিত করে এবং মেশিনের জীবনকাল বাড়ায়।
6. খাদ্য শিল্প: খাদ্য প্রক্রিয়াকরণ কারখানায় জীবাণুমুক্তকরণ, পাস্তুরাইজেশন এবং শীতল প্রক্রিয়াগুলির জন্য গুরুত্বপূর্ণ, পণ্যের সুরক্ষা, গুণমান এবং বালুচরকাল বাড়ানো নিশ্চিত করে।
7টেক্সটাইল শিল্প: অপচয়িত তাপ পুনর্ব্যবহার করে তাপ পুনরুদ্ধার এবং শীতল প্রক্রিয়াগুলিতে অবদান রাখুন, শক্তির দক্ষতা অনুকূল করুন এবং পরিবেশগত প্রভাব হ্রাস করুন।
8কাগজ শিল্প: কাগজ উৎপাদনে শীতল এবং তাপ পুনরুদ্ধারের জন্য অপরিহার্য, শক্তি খরচ এবং পরিবেশগত পদচিহ্নকে সর্বনিম্ন করার সময় দক্ষ অপারেশন নিশ্চিত করে।
9. দূরবর্তী তাপ: বিদ্যুৎ কেন্দ্রের বর্জ্য তাপ এলাকা থেকে আবাসিক ও বাণিজ্যিক ভবনে তাপ স্থানান্তর করতে ব্যবহৃত হয়, শহুরে সম্প্রদায়ের জন্য দক্ষ এবং টেকসই গরম সমাধান প্রদান করে।
10তেল ও ফ্যাট শিল্প: তেল প্রক্রিয়াজাতকরণ, পরিশোধন, ফ্যাকশন এবং প্যাকেজিং প্রক্রিয়া সহ তেল প্রক্রিয়াকরণের সময় তাপমাত্রা নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
11. বিদ্যুৎ শিল্প: বিদ্যুৎকেন্দ্রের শীতলীকরণ ব্যবস্থাগুলির জন্য গুরুত্বপূর্ণ, যার মধ্যে কনডেনসার, টারবাইন তৈলাক্তকরণ এবং সহায়ক সরঞ্জামগুলির শীতলীকরণ অন্তর্ভুক্ত রয়েছে, যা কার্যকর এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
12. সামুদ্রিক অ্যাপ্লিকেশন: সামুদ্রিক জাহাজে শীতল সিস্টেমের জন্য ব্যবহৃত হয়, যা সামুদ্রিক পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা এবং দক্ষ অপারেশন নিশ্চিত করে।
13. সমুদ্রের জলজ কৃষি: বোকারিতে সমুদ্রের পানি গরম করতে সাহায্য করে, মাছ ও শেলফিশ চাষের জন্য সর্বোত্তম তাপমাত্রা প্রদান করে, সামগ্রিক উৎপাদন দক্ষতা বৃদ্ধি করে।
14অন্যান্য শিল্প: ব্যাপকভাবে ফার্মাসিউটিক্যাল, পেট্রোলিয়াম, সিরামিক, গ্লাস, সিমেন্ট এবং ভূ-তাপীয় অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, দক্ষ তাপ স্থানান্তর, প্রক্রিয়া অপ্টিমাইজেশন এবং পরিবেশগত স্থায়িত্বকে প্রচার করে।
